看图说话——Exadata和Exalogic（或者Exadata）级联-2

上一篇，我们梳理了Exadata内部连接和2个Exadata的连接

看图说话——Exadata的网络架构

看图说话——Exadata和Exalogic（或者Exadata）级联-1

事实上，Exalogic和Exadata的 物理连线和两个Exadata之间的物理连线没有太大区别，只是对外出口，如果是Exalogic和Exadata的话，通常客户会买万兆模块，这个万兆模块从Exalogic上连接到客户的核心工作网络，提供应用接口。

当然，如果客户数据量很大，对备份有较高要求，那么也可以购买万兆模块安装在Exadata上，用于连接到客户的备份服务网络中（一般用在每个db节点的net3上）。

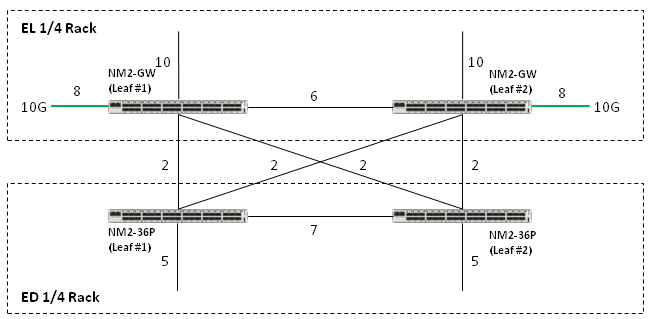

下面的图是一个1/4 Exalogic和1/4 Exadata的连接：

1/4 Rack没有Spine switch，因此，从这个图，我们看到，每个Leaf switch都需要连接到其他的Leaf switch上。小学2今年的奥数中貌似有类似的题目，O(∩_∩)O哈哈~

计算下，总共几根线？

答：  每个Leaf switch需要连接两外3个Leaf switch，那么不考虑冗余的话，加上单机柜中本身两个Leaf switch的连线，总共是6跟。也就是说，客户最少需要额外购买的4根Infiniband线（客户可以从oracle购买，也可以自己找符合要求的厂商定做），当然，如果考虑冗余的话，需要至少8跟。

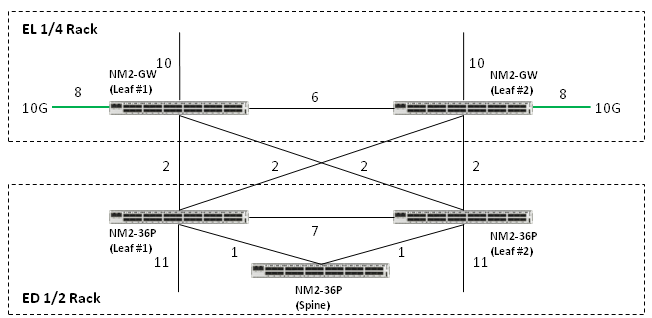

下面看下1/4 Exalogic跟1/2 Exadata或者Full Rack连接的情况：

我们看到，实际上，除了Exadata上本身两个Leaf连接自身的Spine switch外，没有多余的概念，也就是仍然是客户需要额外购买至少4跟Infiniband，考虑冗余的话，需要至少8根。

就这么简单的算法，学过奥数的同学们或者家里有宝宝学习奥数的，下次有这样需求，直接出一道题给孩纸们，他们会很快算出来的，O(∩_∩)O哈哈~

从上我们讲的Exalogic连接Exadata，我们知道他们走了Infiniband的高速互联网络，那么这个网络在软件层面如何搭建呢？ 如何配置他们的SDP连接？

下次，我们讲这个，O(∩_∩)O哈哈~
